Fixator pro trvalé zavěšení

Trvalé zavěšené lávky CRADLE pro instalaci na kolejovou dráhu obvodu budovy nebo pojízdný výložník GIOLIFT umístěný na střeše budovy.

CRADLE

Závěsná pracovní plošina CRADLE může být nainstalovaná na jedno-kolejový systém nebo na BMU výložníkový systém a to zejména za účelem trvalého přístupu k fasádě. Je určena pro transport 2 osob s výškou zdvihu až 100m. Zařízení je v souladu s evropskou direktivou EN 1808.

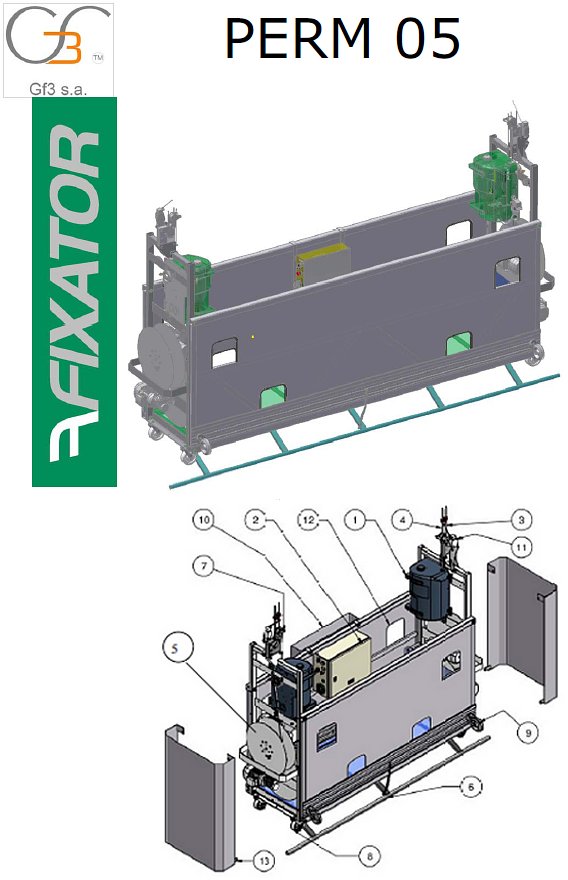

1. Elektrická pohonná jednotka Elift 350 (rychlost šplhání : 9 m /min)
2. Ovládací box
3. Bezpečnostní ocelové lano : 8.3 mm
4. Závěsné ocelové lano : 8.3 mm
5. Dvojtý navíjecí buben lana
6. Tyč spodního dorazu
7. Bezpečnostní omezovač rychlosti
8. pojezdová kola
9. opěrná kola elastická
10. odnímatelný zásobník na kabel (za příplatek)
11. Koncový spínač horní a extra
12. Aluminiová záslepka

Central ovládací jednotka:

• řídící tlačítka (rychlost, nahoru / dolů)
• Bezpečnostní STOP tlačítko
• Hlavní spínač přívodu napájení
• tlačítko řízení tyče spodního dorazu
• světelná kontrolka napájení
• pojistky
• Ochrana motoru tepelnou pojistkou
• počítadlo provozních hodin
• ochrana fází
• zástrčka hlavního napájení není v dodávce
• Lehká hliníková konstrukce
• Napájení 3ph - 380V/400 V 50/60 Hz
• Elektromechanická pojistka proti přetížení
• bezpečnostní systém spouštění plošiny v případě výpadku proudu

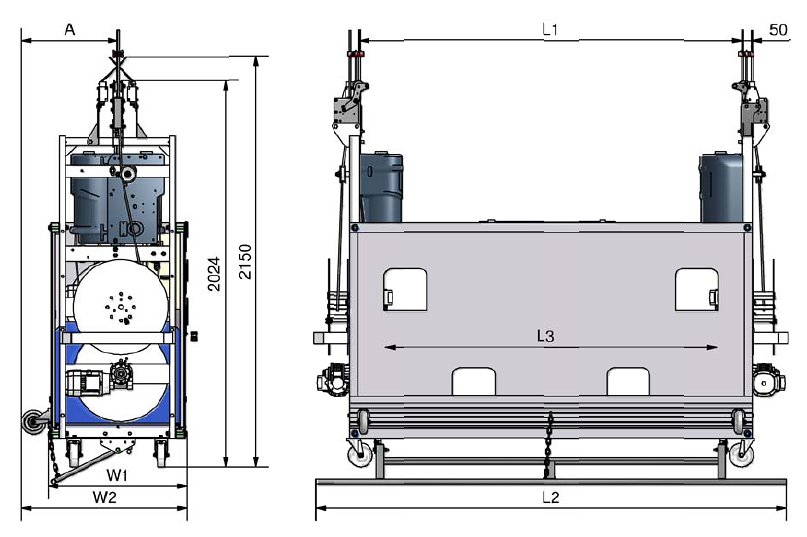

CRADLE plošina, délka podle typu 2 m / 3 m
L1 = Nominalní délka 2000 mm / 3000 mm
L2 = Celková délka 2460 mm / 3456 mm
L3 = Pracovní délka 1732 mm / 2706 mm Vlastní váha 290 kg / 310 kg
Dovolené zatížení 240 / 240 kg
Šířka mezi vedením lana 545 / 545 mm
Vzdálenost závěsného lana od fasády 500 mm / 500 mm
W1 = Nominalní šířka 725 mm / 725 mm
W2 = Celková šířka 864 mm / 864 mm

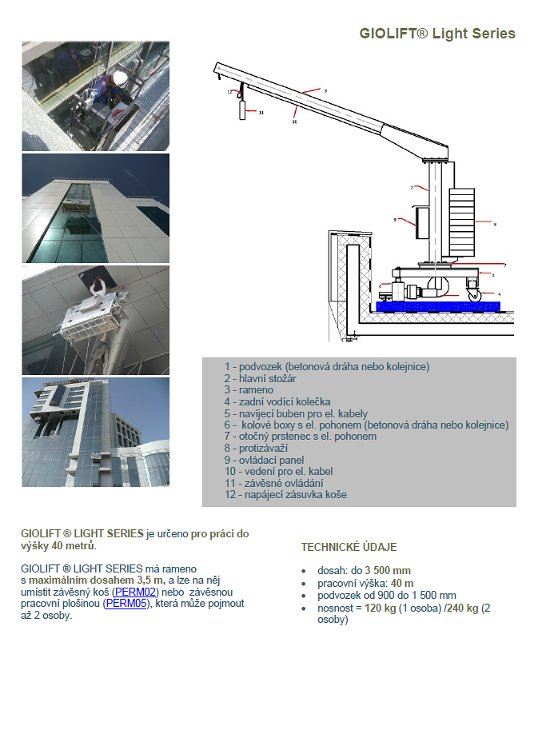

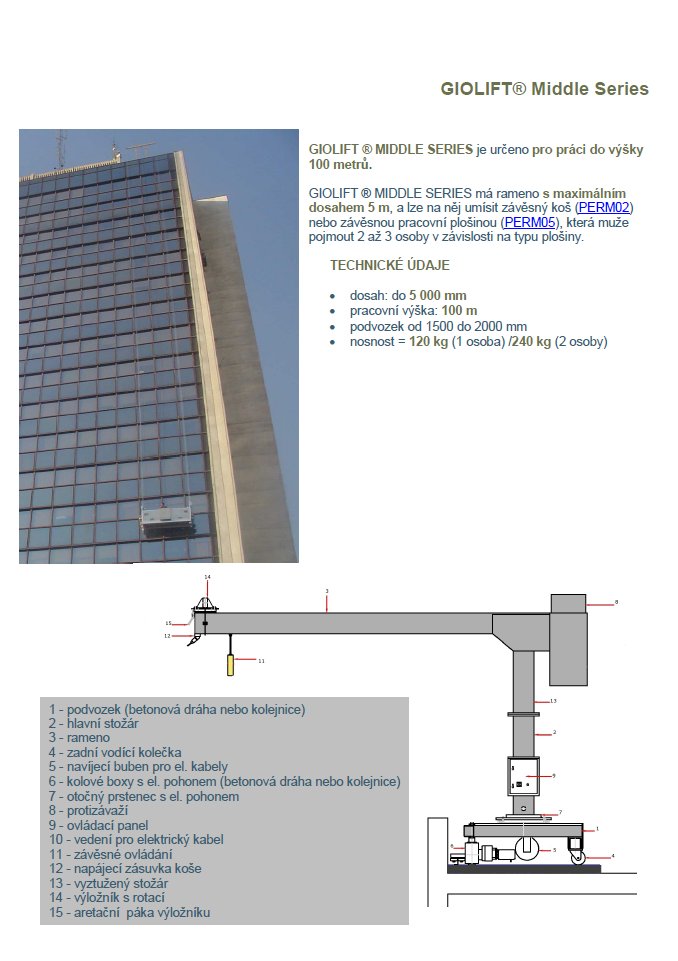

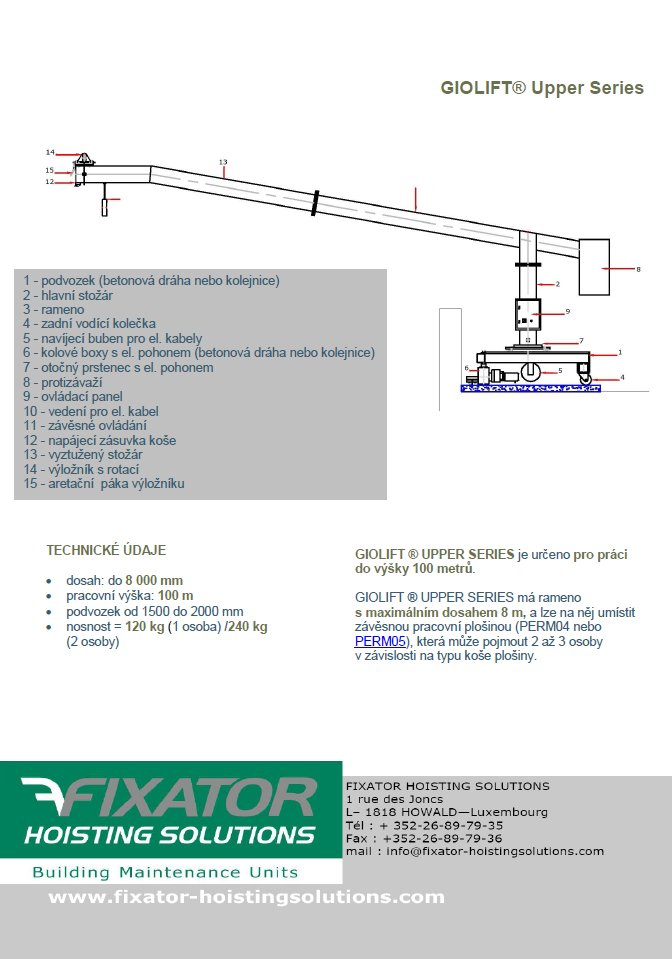

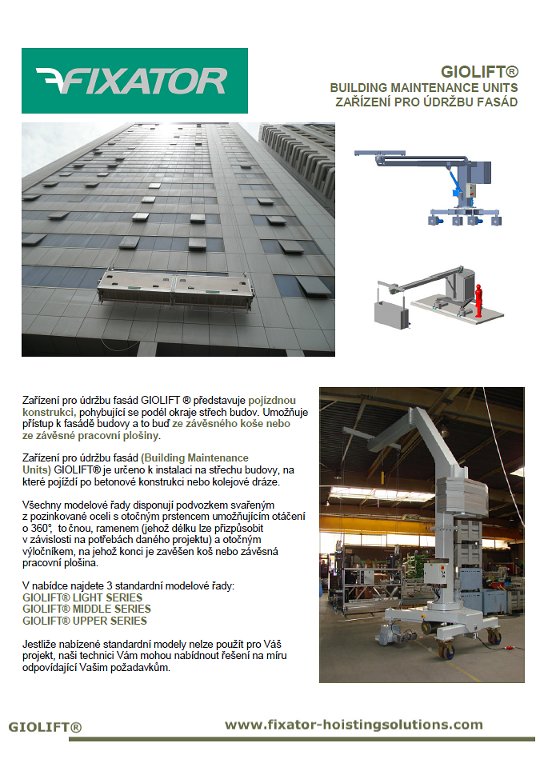

GIOLIFT
