TB66J Samohybná teleskopická plošina
Plošina
| Max. pracovní dosah | 21,3 m |
| Výška | 20,1 m |
| Velikost | 76 cm x 152 cm |
| Nosnost | 227 kg |
| Materiál konstrukce | ocel |
Rozměry
| Délka ve složeném stavu | 10,0 m |
| Výška ve složeném stavu | 2,7 m |
| Rozvor | 3,1 m |
| Šířka - prodloužené osy nápravy | 2,5 m |
| Šířka - zkrácené osy nápravy | 33 cm |
| Hmotnost | 11,916 kg |
| Rozměr pneumatik | 15” x 19,5” |
Provedení
| Pohon | plyn nebo diesel |
| Objem hydrauliky | 132,5 l |
| Objem nádrže | 151,4 l |
| Rychlost pojezdu - při zvednutí koše | 1,6 km/h |
| Rychlost pojezdu - ve složeném stavu | 4,8 km/h |
| Stoupavost | 65% |
| Horizontální dosah | 17,1 m |
Standardní výbava
- Pneu naplněné pěnou
- Řiditelná při úplném zvednutí koše
- Proporcionální řízení zdvihu, náklonu, prodloužení plošiny a výložníku
- Hlídání náklonu plošiny
- Ochrana proti opětovnému spuštění motoru
- 125 V GFCI Střídavá zásuvka
- Kotvící body pro přivázání obsluhy
- Hliníkové horní nosníky
- Hydraulické otáčení koše o 180°
- Počítání motohodin
- Manuální spouštění přepouštěcím ventilem
- 12 V bezpečnostní zdroj tlaku při výpadku motoru
- Elektrické uzemnění na šasi plošiny
- Pohon 4 kol
- Zabudovaný zvedák
- Hlavní vypínač s klíčkem
Výbava na přání
- 2 druhy paliva
- Kryt ovládání plošiny
- Houkačka indikující pohyb plošiny
- Blikající světlo na výložníku
- Tažné zařízení
- Výsuvné zarážky
- Pohon 2 kol
- Sada pro start plošiny při chladném počasí
- Výkyvné dveře na koši
- Přívodní potrubí stl. vzduchu do koše
- Sada pro ochranu při otryskávání
- Generátor střídavého napětí
- Pracovní světla plošiny
- Plošina o velikosti:
- 243,8 x 76 cm, - nosnost 227 kg, ocel
- 152 x 76 cm, - nosnost 272 kg, hliník

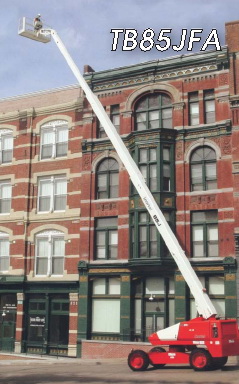

TB85JFA Samohybná teleskopická plošina
Plošina
| Max. pracovní dosah | 27,9 m |
| Výška | 25,9 m |
| Velikost | 76 cm x 244 cm |
| Nosnost | 227 kg |
| Materiál konstrukce | hliník |
Rozměry
| Délka ve složeném stavu | 12,85 m |
| Výška ve složeném stavu | 2,9 m |
| Rozvor | 3m |
| Šířka - prodloužené osy nápravy | 2,6 m |
| Šířka - zkrácené osy nápravy | 33 cm |
| Hmotnost | 17,100 kg |
| Rozměr pneumatik | 15” x 625” |
Standardní výbava
- Rotace plošiny 360° bez omezení
- Pneu naplněné pěnou
- Zvedák zabudovaný v šasi
- Proporcionální řízení zdvihu, náklonu, prodloužení plošiny a výložníku
- Hlídání náklonu plošiny
- Ochrana proti opětovnému spuštění motoru
- 110 V GFCI Střídavá zásuvka
- Kotvící body pro přivázání obsluhy
- Hliníkové horní nosníky
- Hydraulické otáčení koše o 170°
- Počítání motohodin
- Manuální spouštění přepouštěcím ventilem
- 12 V bezpečnostní zdroj tlaku při výpadku motoru
- Elektrické uzemnění na šasi plošiny
- Výsuvné zarážky
- Pohon 4 kol a řízení 4 kol
- Zabudovaný zvedák
- Hlavní vypínač s klíčkem
Výbava na přání
- 2 druhy paliva
- Kryt ovládání plošiny
- Houkačka indikující pohyb plošiny
- Blikající světlo na výložníku
- Tažné zařízení
- Sada pro start plošiny při chladném počasí
- Výkyvné dveře na koši
- Přívodní potrubí stl. vzduchu do koše
- Sada pro ochranu při otryskávání
- Generátor střídavého napětí
- Pracovní světla plošiny
- Plošina o velikosti:
- 160 x 80 cm, - nosnost 227 kg, ocel
- 150 x 80 cm, - nosnost 272 kg, hliník

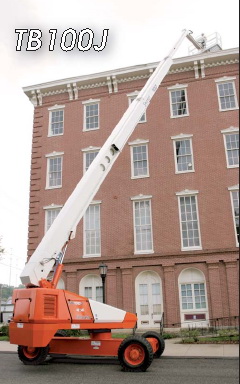

TB100J Samohybná teleskopická plošina
Plošina
| Max. pracovní dosah | 32,4 m |
| Výška | 30,4 m |
| Velikost | 243,8 cm x 76 cm |
| Nosnost | 272 kg |
| Materiál konstrukce | hliník |
Rozměry
| Délka ve složeném stavu | 13,6 m |
| Výška ve složeném stavu | 3,2 m |
| Rozvor | 3,7 m |
| Šířka - prodloužené osy nápravy | 3,9 m |
| Šířka - zkrácené osy nápravy | 2,6 m |
| Hmotnost | 15,109 kg |
| Rozměr pneumatik | 38 cm x 57 cm |
Provedení
| Pohon | plyn nebo diesel |
| Objem hydrauliky | 151,4 l |
| Objem nádrže | 340 l |
| Rychlost pojezdu - při zvednutí koše | pomalá, plíživá |
| Rychlost pojezdu - ve složeném stavu | 4,8 km/h |
| Stoupavost | 56% |
| Horizontální dosah | 20,1 m |
Standardní výbava
- Pneu naplněné pěnou
- Řiditelná při úplném zvednutí koše
- Zvedák zabudovaný v šasi
- Proporcionální řízení zdvihu, náklonu, prodloužení plošiny a výložníku
- Hlídání náklonu plošiny
- Ochrana proti opětovnému spuštění motoru
- 125 V GFCI Střídavá zásuvka
- Kotvící body pro přivázání obsluhy
- Hliníkové horní nosníky
- Hydraulické otáčení koše o 180°
- Počítání motohodin
- Manuální spouštění přepouštěcím ventilem
- 12 V bezpečnostní zdroj tlaku při výpadku motoru
- Elektrické uzemnění na šasi plošiny
- Výsuvné zarážky
- Možnost roztažení zadní nápravy plošiny
- Pohon 4 kol a brzdění všech 4 kol
- Kryt řídícího systému
- Zabudovaný zvedák
- Hlavní vypínač s klíčkem
Výbava na přání
- Kryt ovládání plošiny
- Houkačka indikující pohyb plošiny
- Blikající světlo na výložníku
- Tažné zařízení
- Pohon 2 kol
- Sada pro start plošiny při chladném počasí
- Výkyvné dveře na koši
- Přívodní potrubí stl. vzduchu do koše
- Sada pro ochranu při otryskávání
- Generátor střídavého napětí
- Pracovní světla plošiny
- Plošina o velikosti:
- 243,8 x 76 cm, - nosnost 227 kg, ocel
- 152 x 76 cm, - nosnost 295 kg, hliník
- 152 x 76 cm, - nosnost 272 kg, ocel
TB126J Samohybná teleskopická plošina
Plošina
| Max. pracovní dosah | 41,4 m |
| Výška | 38,4 m |
| Velikost | 243,8 cm x 76 cm |
| Nosnost | 227 kg |
| Materiál konstrukce | hliník |
Rozměry
| Délka ve složeném stavu | 13 m |
| Výška ve složeném stavu | 3,2 m |
| Rozvor | 3,7 m |
| Šířka - prodloužené osy nápravy | 3,9 m |
| Šířka - zkrácené osy nápravy | 2,6 m |
| Hmotnost | 19,119 kg |
| Rozměr pneumatik | 46 cm x 57 cm |
Provedení
| Pohon | plyn nebo diesel |
| Objem hydrauliky | 151,4 l |
| Objem nádrže | 341 l |
| Rychlost pojezdu - při zvednutí koše | pomalá, plíživá |
| Rychlost pojezdu - ve složeném stavu | 4,8 km/h |
| Stoupavost | 42% |
Standardní výbava
- Pneu naplněné pěnou
- Řiditelná při úplném zvednutí koše
- Proporcionální řízení zdvihu, náklonu, prodloužení plošiny a výložníku
- Hlídání náklonu plošiny
- Ochrana proti opětovnému spuštění motoru
- 125 V GFCI Střídavá zásuvka
- Kotvící body pro přivázání obsluhy
- Hliníkové horní nosníky
- Hydraulické otáčení koše o 180°
- Počítání motohodin
- 12 V bezpečnostní zdroj tlaku při výpadku motoru
- Elektrické uzemnění na šasi plošiny
- Výsuvné zarážky
- Možnost roztažení zadní nápravy plošiny
- Pohon a brzdění všech 4 kol
- Kryt řídícího systému
- Zabudovaný zvedák
- Hlavní vypínač s klíčkem
Výbava na přání
- Kryt ovládání plošiny
- Houkačka indikující pohyb plošiny
- Blikající světlo na výložníku
- Tažné zařízení
- Výkyvné dveře na koši
- Přívodní potrubí stl. vzduchu do koše
- Sada pro ochranu při otryskávání
- Generátor střídavého napětí
- Pracovní světla plošiny
- Sada pro start plošiny při chladném počasí
UPOZORNĚNÍ: Modely popsané v této brožuře NEJSOU IZOLOVÁNY a nemají zajištěnou konstrukci proti případným vznikům elektrošoků. Plošinu může používat pouze k tomu kvalifikovaný a oprávněný uživatel. Práce se zvednutou plošinou jsou možné jen z pevné a rovné základny. Výrobky uvedené v této brožuře odpovídají ANSI normám. Tyto normy obsahují pouze doporučení jak plošinu používat. Vždy konzultujte provozní údržbu a části manuálu pro správné užívání plošiny. Specifikace se mohou měnit bez předchozího oznámení.
