Modely určené pro použití na zpevněných plochách
Snorkel A46JE / A46 JRT - Samohybná kloubová pracovní plošina
Samohybná plošina s dvěmi řízenými nápravami nabízí svými parametry všestranné využití. Pracovní koš s možnosti rotace 180° a kapacitou pro 2 osoby + nářadí; kloubová konstrukce výložníku „nahoru a přes“ s dalším přípojným ramenem a možnosti otáčení 360° poskytuje uživateli vynikající přístup v prostoru i přes překážku. Extra malý 600mm vnitřní rádius otáčení umožňuje jednoduchý průjezd i v omezeném prostoru. Je určena převážně pro pohyb na zpevněných plochách.
Parametry ke stažení [doc]
SNORKEL A38 E
Samohybná plošina s odolnou ale přitom lehkou konstrukci, která nabízí prvotřídní výkon. Kloubová konstrukce výložníku „nahoru a přes“ s možnosti otáčení 360° poskytuje uživateli vynikající přístup v prostoru. Úzký profil podvozku spolu s 400mm vnitřním rádiusem otáčení poskytuje excelentní manévrovatelnost ve stísněném prostoru.
Parametry ke stažení [doc]
MB20J / MB 26J
Samohybná plošina s extra úzkým podvozkem je ideální pro přístup v omezených prostorech kde lze využít konstrukci „nahoru a přes“. Navíc schopnost rotace sloupového výložníku 360° předurčuje plošinu zejména pro práce ve skladech a obchodních domech.
Parametry ke stažení [doc]
Modely převážně určené pro použití v terénu

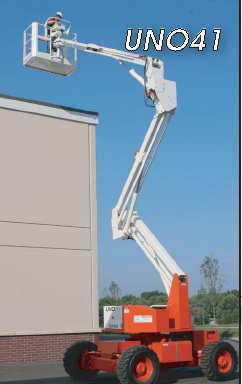

UNO41 Samohybná kloubová plošina
Plošina
| Max. pracovní dosah | 14,4 m |
| Výška | 12,4 m |
| Velikost | 76 cm x 152 cm |
| Nosnost | 227 kg |
| Materiál konstrukce | hliník |
Rozměry
| Délka ve složeném stavu | 5m |
| Výška ve složeném stavu | 2,3 m |
| Rozvor | 1,8 m |
| Šířka | 2,2 m |
| Výška podvozku nad zemí | 25 cm |
| Hmotnost | 5,727 kg |
| Rozměr pneumatik | 30 cm x 42 cm |
Provedení
| Pohon | plyn nebo diesel |
| Objem hydrauliky | 75,7 l |
| Objem nádrže | 94,6 l |
| Rychlost pojezdu - při zvednutí koše | 0,8 km/h |
| Rychlost pojezdu - ve složeném stavu | 7,2 km/h |
| Stoupavost | 46% |
| Horizontální dosah | 7,2 m |
Standardní výbava
- Funkce variabilní rychlosti pojezdu
- Pohon všech 4 kol
- Řiditelnost při plné výšce zdvihu
- Proporcionální řízení
- Hlídání náklonu plošiny
- Ochrana proti opětovnému spuštění motoru
- 125V v GFCI střídavá zásuvka
- Výsuvné zarážky
- Hydraulické otáčení koše o 180°
- Počítač hodin
- Ochrana otryskáním
- Indikace nízké a vysoké teploty motoru
- 12 V bezpečnostní zdroj tlaku při výpadku
- Vodoznak oleje s indikací teploty
Výbava na přání
- Kryt vládací skříně plošiny
- Blikající světlo na výložníku
- Výkyvné dveře
- Výsuvné zarážky
- Pracovní světla plošiny
- Dvojí palivo
- Lapač jisker
- Sada pro start při chladném počasí
- Generátor střídavého proudu
- Houkačka indikující pohyb plošiny
- Pneu naplněné pěnou
- Tažné zařízení
- Plošina 122 x 76 cm, hliník

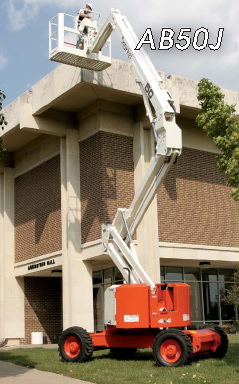

AB50J Samohybná kloubová plošina
Plošina
| Max. pracovní dosah | 17,2 m |
| Výška | 15,2 m |
| Velikost | 76 cm x 183 cm |
| Nosnost | 227 kg |
| Materiál konstrukce | hliník |
Rozměry
| Délka ve složeném stavu | 6,4 m |
| Výška ve složeném stavu | 2,1 m |
| Rozvor | 2,4 m |
| Šířka | 2,3 m |
| Výška podvozku nad zemí | 25 cm |
| Hmotnost | 7,092 kg |
| Rozměr pneumatik | 30 cm x 42 cm |
Provedení
| Pohon | plyn nebo diesel |
| Objem hydrauliky | 56,7 l |
| Objem nádrže | 83,3 l |
| Rychlost pojezdu - při zvednutí koše | 0,8 km/h |
| Rychlost pojezdu - ve složeném stavu | 5,6 km/h |
| Stoupavost | 57% |
| Horizontální dosah | 8,5 m |
Standardní výbava
- Funkce variabilní rychlosti pojezdu
- Pohon všech 4 kol
- 1,2 m kloubový výložník
- Řiditelnost při plné výšce zdvihu
- Proporcionální řízení
- Hlídání náklonu plošiny
- Ochrana proti opětovnému spuštění motoru
- 125V v GFCI střídavá zásuvka
- Výsuvné zarážky
- Přední oscilující náprava
- Hydraulické otáčení koše o 180°
- Počítač hodin
- Indikace nízké a vysoké teploty motoru
- 12 V bezpečnostní zdroj tlaku při výpadku
- Vodoznak oleje s indikací teploty
- Pracovní světla plošiny
- LED diagnostika v koši
Výbava na přání
- Vypínatelný pohon u 2 kol
- Kryt ovládací skříně plošiny
- Blikající světlo na výložníku
- Výkyvné dveře
- Ochranná sada proti otryskávání
- Výsuvné zarážky
- Dvojí palivo
- Pracovní světlo na plošině
- Lapač jisker
- Sada pro start při chladném počasí
- Generátor střídavého proudu
- Houkačka indikující pohyb plošiny
- Gumy naplněné pěnou
- Tažné zařízení
- Plošina 234 x 76 cm, hliník

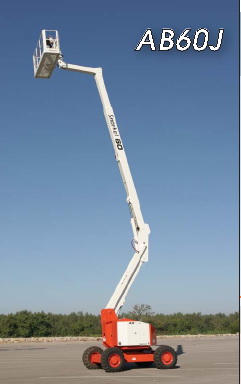

AB60J Samohybná kloubová plošina
Plošina
| Max. pracovní dosah | 20,3 m |
| Výška | 18,3 m |
| Velikost | 76 cm x 152 cm |
| Nosnost | 227 kg |
| Materiál konstrukce | ocel |
Rozměry
| Délka ve složeném stavu | 8,9 m |
| Výška ve složeném stavu | 2,5 m |
| Rozvor | 2,44 m |
| Šířka | 2,4 m |
| Výška podvozku nad zemí | 30 cm |
| Hmotnost | 11,249 kg |
| Rozměr pneumatik | 38 cm x 50 cm |
Provedení
| Pohon | plyn nebo diesel |
| Objem hydrauliky | 75,7 l |
| Objem nádrže | 94,6 l |
| Rychlost pojezdu - při zvednutí koše | 1,6 km/h |
| Rychlost pojezdu - ve složeném stavu | 4,8 km/h |
| Stoupavost | 57% |
| Horizontální dosah | 13,1 m |
Standardní výbava
- Pohon všech 4 kol
- Řiditelnost při plné výšce zdvihu
- Proporcionální řízení
- Hlídání náklonu plošiny
- Ochrana proti opětovnému spuštění motoru
- 125V v GFCI střídavá zásuvka
- Výsuvné zarážky
- Přední oscilující náprava
- Hydraulické otáčení koše o 170°
- Počítač hodin
- Ochranná sada proti otryskávání
- Indikace nízké a vysoké teploty motoru
- 12 V bezpečnostní zdroj tlaku při výpadku
- Vodoznak oleje s indikací teploty
Výbava na přání
- Rotace plošiny 360°
- Vypínatelný pohon u 2 kol
- Kryt ovládací skříně plošiny
- Blikající světlo na výložníku
- Výkyvné dveře
- Výsuvné zarážky
- Dvojí palivo
- Pracovní světlo na plošině
- Lapač jisker
- Sada pro start při chladném počasí
- Generátor střídavého proudu
- Houkačka indikující pohyb plošiny
- Pneu naplněné pěnou
- Tažné zařízení
- Plošina
- 234 x 76 cm, hliník
- 152 x 76 cm, hliník

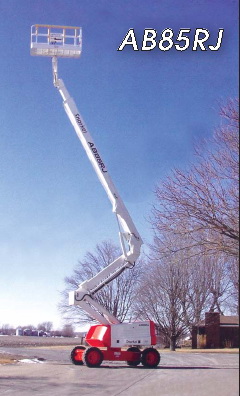

AB85RJ Samohybná kloubová plošina (s rotujícím výložníkem)
Plošina
| Max. pracovní dosah | 28 m |
| Výška | 26 m |
| Velikost | 91 cm x 244 cm |
| Nosnost | 227 kg |
| Materiál konstrukce | ocel |
Rozměry
| Délka ve složeném stavu | 13 m |
| Výška ve složeném stavu | 3m |
| Šířka | 3m |
| Rozvor | 2,6 m |
| Výška podvozku nad zemí | 33 cm |
| Hmotnost | 17,735 kg |
| Rozměr pneumatik | 15" x 625" |
Provedení
| Pohon | plyn nebo diesel |
| Objem hydrauliky | 151 l |
| Objem nádrže | 246 l |
| Rychlost pojezdu - při zvednutí koše | 0,9 km/h |
| Rychlost pojezdu - ve složeném stavu | 4,8 km/h |
| Stoupavost | 45% |
| Horizontální dosah | 18,9 m |
Standardní výbava
- Rotace výložníku 140°
- Rotace plošiny 360°
- Pohon všech 4 kol a řízení všech 4 kol
- 1,2 m kloubový výložník
- Řiditelnost při plné výšce zdvihu
- Proporcionální řízení
- Hlídání náklonu plošiny
- Ochrana proti opětovnému spuštění motoru
- 110V v GFCI střídavá zásuvka
- Hydraulické otáčení koše o 150°
- Pneu naplněné pěnou
- Počítač hodin
- Indikace nízké a vysoké teploty motoru
- 12 V bezpečnostní zdroj tlaku při výpadku
- Vodoznak oleje s indikací teploty
- Manuální spouštění přes přepouštěcí ventil
Výbava na přání
- Kryt ovládací skříně plošiny
- Blikající světlo na výložníku
- Výkyvné dveře
- Ochranná sada proti otryskávání
- Výsuvné zarážky
- Dvojí palivo
- Pracovní světlo na plošině
- Předehřev systému hydrauliky
- Přívod stlačeného vzduchu do koš
- Připojení svářečky v koši
- Lapač jisker
- Sada pro start při chladném počasí
- Generátor střídavého proudu
- Houkačka indikující pohyb plošiny
- Tažné zařízení
- Plošina
- 76 x 244 cm, 227 kg, ocel
- 76 x 152 cm, 227 kg, ocel
- 76 x 244 cm, 272 kg, hliník
- 76 x 152 cm, 227 kg, hliník
UPOZORNĚNÍ: Modely popsané v této brožuře NEJSOU IZOLOVÁNY a nemají zajištěnou konstrukci proti případným vznikům elektrošoků. Plošinu může používat pouze k tomu kvalifikovaný a oprávněný uživatel. Práce se zvednutou plošinou jsou možné jen z pevné a rovné základny. Výrobky uvedené v této brožuře odpovídají ANSI normám. Tyto normy obsahují pouze doporučení jak plošinu používat. Vždy konzultujte provozní údržbu a části manuálu pro správné užívání plošiny. Specifikace se mohou měnit bez předchozího oznámení.
